Вибір неправильного корпусу фільтра з кількома-картриджами може призвести до катастрофічних наслідків: недостатньої швидкості потоку, передчасного засмічення фільтра, нестабільної якості продукції та різкого зростання витрат на обслуговування. З десятками доступних конструкцій корпусів, типів картриджів і варіантів конфігурації для оптимального вибору потрібне керівництво експерта. Цей вичерпний посібник містить основні знання, необхідні для вибору та налаштування багато-елементних систем фільтрів, які забезпечують максимальну продуктивність і надійність для конкретного застосування.
Що таке мультикартриджний фільтр?

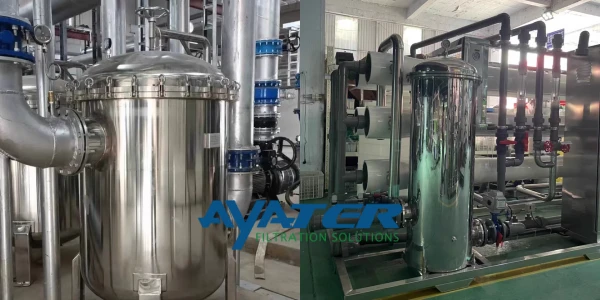

Багатокартриджні фільтри — промислові системи фільтрації, призначені для розміщення кількох фільтруючих картриджів в одному резервуарі під тиском. Ця конфігурація забезпечує значно вищу швидкість потоку та більшу брудо{1}}ємність у порівнянні з одно-картриджними системами, що робить їх ідеальними для-фільтрування великого об’єму в різних галузях промисловості.
Основні компоненти системи:
- Посудина під тиском/корпус: основна конструкція захисної оболонки, призначена для витримування робочого тиску
- Картриджі фільтра: кілька фільтруючих елементів, розташованих паралельно в корпусі
- Трубна дошка/пластина: фіксує картриджі на місці та забезпечує належне ущільнення
- Вхідні/вихідні отвори: з’єднання для входу та виходу рідини з системи
- Вентиляційні та зливні клапани: необхідні для обслуговування системи та видалення повітря
- Диференціальні манометри: відстежуйте стан фільтра та потреби в очищенні/заміні
5 важливих факторів для вибору мультикартриджного фільтра
1. Вимоги до швидкості потоку
Визначте максимальну та мінімальну швидкість потоку, щоб переконатися, що система може виконувати ваші вимоги процесу без надмірного падіння тиску.
2. Потреби в ефективності фільтрації
Виберіть відповідні мікронні показники та фільтрувальні матеріали залежно від розміру та типу забруднень, які потрібно видалити.
3. Хімічна сумісність
Переконайтеся, що всі змочені матеріали (корпус, ущільнювачі, картриджі) сумісні з хімічним складом, температурою та pH вашої технологічної рідини.
4. Умови експлуатації
Враховуйте робочий тиск, діапазон температур і фактори навколишнього середовища, які впливають на конструкцію системи та вибір матеріалів.
5. Вимоги до технічного обслуговування
Оцініть доступність для заміни картриджа, процедур очищення та загальну зручність обслуговування, щоб мінімізувати час простою.
Параметри конфігурації мультикартриджного фільтра
Оптимальні стратегії конфігурації:
Правильна конфігурація резервуара фільтра з кількома-картриджами значно впливає на продуктивність, термін служби та експлуатаційні витрати. Розглянемо ці розширені підходи до конфігурації:
- Паралельна конфігурація проти послідовної: паралельна конфігурація підтримує швидкість потоку, а послідовна конфігурація забезпечує прогресивну фільтрацію
- Оптимізація кількості картриджів: баланс між початковою вартістю, падінням тиску та частотою обслуговування
- Змішана стратегія мікронного рейтингу: використовуйте більш грубі фільтри перед більш тонкими, щоб подовжити термін служби
- Модульна конструкція системи: реалізуйте кілька менших блоків для гнучкості та обслуговування під час роботи
Порівняння дизайну корпусів для кількох картриджів
Для різних застосувань потрібні спеціальні конструкції корпусу. Розуміння цих параметрів забезпечує оптимальну продуктивність системи:
| Дизайн житла | Оптимальна кількість картриджів | Максимальний тиск | Потужність потоку | Основні програми | Рекомендації щодо встановлення |
| Вертикальний мультикартриджний фільтр | 2-36 патронів | 150 PSI (стандарт) | До 1200 GPM | Загальнотехнологічна фільтрація, водопідготовка, хімічна обробка | Для заміни картриджа потрібен простір над головою, що ідеально підходить для обмеженої площі |
| Горизонтальний мультикартриджний фільтр | 4-48+ картриджів | 150-300 PSI | До 2500 GPM | Високий{0}}додатки, обмежена висота простору, великий обсяг обробки | Потрібно більше площі, полегшений доступ для обслуговування |
| Корпус картриджного фільтра високого потоку | 3-12 патронів | 100-150 PSI | До 4000 GPM | Охолоджуюча вода, фільтрація на вході, попередня{0}}фільтрація | Оптимізовано для мінімального падіння тиску, використовуєкартриджі фільтра високої витрати |
| Багатокартриджний фільтр з нержавіючої сталі | 2-24 патрони | 150-200 PSI | До 1800 GPM | Корозійне середовище, санітарно-гігієнічне застосування, харчова та фармацевтична промисловість | Конструкція з нержавіючої сталі 316L, доступна санітарна обробка, стійка до корозії |
| Корпус багатокартриджного фільтра високого{0}}тиску | 4-24 патрони | 500-1000 PSI | До 800 GPM | Гідравлічні системи, процеси високого{0}}тиску, застосування нафти та газу | Надміцна-конструкція, спеціальні системи ущільнення, відповідність коду ASME |
| "Спочатку ми вибрали систему з кількома-картриджами виключно на основі ціни, але потім виявили, що вона не може впоратися з нашими вимогами до максимального потоку. Після консультацій з експертами з фільтрації та впровадження горизонтальної конфігурації резервуару правильного розміру ми досягли на 40% довшого терміну служби фільтра та повністю усунули проблеми з обмеженням потоку." |
⚠️Критичної помилки вибору, якої слід уникати
Ніколи не вибирайте мульти{0}}картриджний фільтр виключно на основі початкової ціни покупки. Справжня вартість включає заміну картриджів, роботу з технічного обслуговування, споживання енергії та потенційні виробничі втрати через неадекватну фільтрацію або надмірний час простою. Завжди проводите аналіз загальної вартості володіння.
Галузеві-інструкції щодо застосування
Різні галузі мають унікальні вимоги, які впливають на вибір і конфігурацію багато-картриджних фільтрів:
1. Фармацевтика та біотехнології
Для відповідності нормативним вимогам потрібен санітарний дизайн, підтримка перевірки та матеріали високої-чистоти
2. Хімічна обробка
Потрібні хімічно стійкі-матеріали, точні розміри в мікронах і надійна система захисту від тиску
3. Їжа та напої
Вимагає матеріалів,-сумісних із FDA, гігієнічної обробки та ефективних можливостей стерилізації
4. Водопідготовка
Переваги завдяки високій брудо{0}}ємності, стійкості до корозії та-рентабельній експлуатації
5. Нафта і газ
Вимагає високого-тиску, вибухо{1}}захищеної конструкції та надійної роботи в суворих умовах
6. Генерація електроенергії
Потрібна висока{0}}температурна сумісність, стабільна продуктивність і мінімальні вимоги до обслуговування
Наші вдосконалені багатокартриджні фільтри
У Xinxiang Saya Filters Co., LTD ми розробляємо промислові фільтри з кількома картриджами за допомогою власних технологій, які забезпечують чудову продуктивність і цінність:
- Оптимізований розподіл потоку: наша фірмова внутрішня перегородка забезпечує рівномірний потік через усі картриджі, максимізуючи використання та термін служби
- Удосконалена технологія ущільнення: запатентовані системи ущільнення запобігають обходу та забезпечують надійну роботу за різних умов тиску
- Інженерна експертиза на замовлення: рішення, адаптовані до ваших конкретних вимог процесу, обмежень простору та операційних цілей
- Широкий вибір матеріалів: від стандартної нержавіючої сталі 304 до екзотичних сплавів і спеціальних покриттів для екстремальних застосувань
- Інтегровані системи моніторингу: додаткові датчики диференціального тиску, лічильники частинок і можливості дистанційного моніторингу
Наш асортимент продукції включає:
- Стандартні корпуси-картриджів: економічно-ефективні рішення для поширених застосувань
- Системи резервуарів великої-ємності: призначені для-обробки великого обсягу з 12-48+ картриджами
- Гігієнічні мульти{0}}картриджні фільтри: відповідність стандартам 3-A, FDA та cGMP для регульованих галузей
- Багатокартриджні-системи високого тиску-: призначені для вимогливих застосувань до 1000 PSI
- Індивідуальні інженерні рішення: індивідуальні конструкції для унікальних застосувань і складних умов
|
